Проектирование вентилируемых фасадов в Уфе

Проектирование вентилируемых фасадов в Уфе от завода «СОЮЗ»

Проектирование вентилируемых фасадов — это комплексный инженерно-технический процесс разработки рабочей и конструкторской документации, направленный на создание надежной, энергоэффективной и эстетичной внешней оболочки здания с воздушным зазором. Инженерный отдел завода фасадных систем «СОЮЗ» выполняет полный цикл расчетов для объектов гражданского, коммерческого и промышленного назначения в Уфе и Республике Башкортостан. Наша ключевая задача — адаптация передовых фасадных решений под архитектурную концепцию объекта с учетом специфических климатических факторов региона: перепадов температур, снеговых и ветровых воздействий. Опираясь на собственное сертифицированное производство металлических каркасов и фасонных элементов, мы формируем документацию, которая исключает коллизии на строительной площадке, оптимизирует материалоемкость конструкции и обеспечивает долговечность наружных стен до 50 лет и более без капитального ремонта.

Проектирование вентилируемых фасадов в Уфе

Объекты с применением вентилируемых фасадов в Уфе

Вентилируемый фасад административного здания «Башкирские распределительные тепловые сети» в Уфе

Вентилируемый фасад административного здания «Башкирские распределительные тепловые сети» в Уфе

Проектирование вентилируемых фасадов для этого объекта велось с учётом резко континентального климата Башкортостана. Уфа характеризуется холодной продолжительной зимой, жарким летом и значительными суточными перепадами температур. Навесные фасадные системы с вентилируемым зазором позволяют нивелировать температурные деформации, отводить влагу из утеплителя и сохранять стабильный микроклимат внутри помещений. Такое решение особенно актуально для административных зданий, эксплуатируемых круглосуточно.

Подробнее
Жилой комплекс «Умный дом» в Уфе: современные решения навесного фасада

Жилой комплекс «Умный дом» в Уфе: современные решения навесного фасада

Климат Уфы характеризуется выраженной континентальностью: суровыми ветреными зимами с отрицательными температурами и жарким летом с интенсивной инсоляцией. В таких условиях грамотное проектирование вентилируемых фасадов играет решающую роль в обеспечении комфортного микроклимата внутри помещений. Наличие непрерывного воздушного зазора между утеплителем и облицовочным экраном способствует постоянной естественной циркуляции воздуха.

Подробнее
ЖК «Старый Центр», г. Уфа: вентилируемые фасады как часть современного городского облика

ЖК «Старый Центр», г. Уфа: вентилируемые фасады как часть современного городского облика

Фасадные системы для ЖК «Старый Центр» выбирали с учётом архитектурной пластики, эксплуатационных требований и климата Уфы. Проектирование вентилируемых фасадов позволило заранее продумать геометрию плоскостей, расположение акцентов, сопряжения с окнами и входными группами, а также равномерность облицовки. Навесные фасады дают зданию своего рода буферную зону между улицей и внутренними помещениями. Это снижает влияние тепловых мостов, улучшает энергоэффективность и повышает комфорт жилых пространств.

Подробнее
ЖИЛОЙ КОМПЛЕКС «ЗОРГЕ.ПРЕМЬЕР»

Жилой комплекс «Зорге.Премьер»

Климат Уфы характеризуется выраженной континентальностью: суровые зимы с отрицательными температурами сменяются жарким летом, а в межсезонье фасадные конструкции подвергаются частым переходам через нулевую отметку термометра и ветровым нагрузкам. Грамотное проектирование вентилируемых фасадов для ЖК «Зорге.Премьер» позволило нейтрализовать климатические риски за счет преимуществ воздушного зазора:

Подробнее

Полезная информация о проектировании вентилируемых фасадов в Уфе

Особенности расчета подсистемы навесного вентилируемого фасада для зданий в Уфе

Особенности расчета подсистемы навесного вентилируемого фасада для зданий в Уфе

Вентилируемые фасады рассчитывают как пространственную систему передачи нагрузок: от облицовки через крепеж, направляющие и кронштейны к анкерам и несущему основанию. Для здания в Уфе недостаточно подобрать профиль по массе панелей и принять одинаковый шаг креплений по всей стене. На результат влияют высота объекта, ветровые зоны фасада, материал основания, вылет кронштейнов и температурные перемещения. Разберем, какие …

Подробнее
Проектирование вентилируемых фасадов торговых комплексов и гипермаркетов на въездах в Уфу

Проектирование вентилируемых фасадов торговых комплексов и гипермаркетов на въездах в Уфу

Торговые комплексы и гипермаркеты на въездах в Уфу работают в условиях открытых площадок, интенсивных ветровых потоков и повышенных требований к безопасности, поэтому вентилируемые фасады здесь рассматриваются не только как архитектурный приём, но и как инженерная оболочка с прогнозируемой теплотехникой, коррозионной стойкостью и ремонтопригодностью. Для архитекторов, проектных бюро, девелоперов, застройщиков, генеральных подрядчиков, монтажных организаций, менеджеров по …

Подробнее
Проектирование вентилируемых фасадов в Уфе: специфика монтажа на холмистых склонах Белой и Уфы

Проектирование вентилируемых фасадов в Уфе: специфика монтажа на холмистых склонах Белой и Уфы

Качественный современный вентилируемый фасад в условиях комплексной застройки Уфы требует нестандартного инженерного подхода. Географическое положение столицы Башкортостана на водораздельном плато рек Белой и Уфы обуславливает резкие перепады высот до 100 метров, выраженную холмистость рельефа и локальные аэродинамические коридоры. Строительство жилых комплексов и коммерческих зданий на береговых террасах сопряжено с колоссальными ветровыми напорами, восходящими воздушными потоками …

Подробнее
Инженерное проектирование оконных откосов и узлов примыкания в фасадных системах

Инженерное проектирование оконных откосов и узлов примыкания в фасадных системах

Качественный современный вентилируемый фасад представляет собой сложную инженерную систему, где надежность всей оболочки определяется проработкой ее наиболее уязвимых участков. Зоны оконных и дверных проемов подвергаются максимальным ветровым завихрениям, температурным деформациям, рискам проникновения косого дождя и требуют строгого соблюдения норм пожарной безопасности. Инженерные ошибки при конструировании обрамлений приводят к промерзанию монтажных швов, выпадению конденсата на внутренних …

Подробнее

Профессиональная разработка проектов навесных фасадных систем

Проектирование вентилируемых фасадов в Уфе | Завод «СОЮЗ»

Качественное проектирование вентилируемых фасадов определяет не только архитектурный облик здания, но и его эксплуатационную безопасность, теплотехнические свойства и пожарную стойкость. Компания «СОЮЗ» — завод вентилируемого фасада, обладающий глубокой инженерной экспертизой и мощной производственной базой. Мы ведем проектные разработки с соблюдением требований актуальных нормативно-технических документов Российской Федерации, таких как СП 522.1325800.2023, ГОСТ Р 58154-2018, СП 20.13330.2016 (с Изменениями 1–4) «Нагрузки и воздействия» и СП 131.13330.2020 «Строительная климатология». Для высотных и уникальных строений Башкортостана мы исключаем типовые приближения, разрабатывая проектные решения на базе точных статических и теплотехнических расчетов.

Внедряемая нами современная навесная фасадная система обеспечивает беспрепятственный вывод диффузионной влаги из ограждающей конструкции через естественный восходящий воздушный поток. Это гарантирует отсутствие конденсата, защиту теплоизоляционного слоя и поддержание проектного термического сопротивления стен. Комплексный подход нашего конструкторского бюро ориентирован на девелоперов, генеральных подрядчиков, проектные институты и монтажные организации, которым необходим выверенный проект фасада, согласованный с надзорными органами и оптимизированный под рациональный бюджет монтажа.

Нормативная база и климатические условия Уфы

Инженерное проектирование фасадной системы в климатической зоне города Уфы требует обязательного учета показателей континентального климата. Согласно СП 131.13330.2020, расчетная зимняя температура наиболее холодной пятидневки с обеспеченностью 0,92 здесь составляет -33 °C, а абсолютный минимум достигает -48 °C. Данные температурные перепады провоцируют значительные линейные температурные деформации металлических элементов каркаса. В проектной документации инженеры завода «СОЮЗ» применяют разделение направляющих профилей на температурные блоки с компенсирующими подвижными узлами сопряжения, предотвращая появление волнообразования и внутренних критических напряжений в несущем каркасе.

Ветровые нагрузки в регионе рассчитываются по СП 20.13330.2016 с определением пульсационной составляющей, коэффициентов аэродинамического давления и угловых зон ветрового отсоса, где локальное отрицательное давление на углах сооружений может превышать фоновые значения в 1,5–2 раза. При расчете подконструкций из коррозионностойких алюминиевых сплавов соблюдаются предписания ГОСТ 22233-2018 и СП 128.13330.2016, а для стального оцинкованного каркаса — СП 16.13330.2017 и СП 28.13330.2017, регулирующие защиту металлоконструкций от коррозии.

Проектирование вентилируемых фасадов в Уфе

Этапы разработки проекта навесного фасада

Процесс создания рабочей документации (РД) в компании «СОЮЗ» систематизирован и разбит на регламентированные инженерные стадии. Обратите внимание: в состав наших проектных услуг не входит геодезическая съемка объекта. Проектирование стартует на основании исходных данных, предоставляемых заказчиком: обмерочных чертежей фактического состояния строительного объема, архитектурных планов, результатов тарированных испытаний анкерного крепежа на вырыв непосредственно в основание стен (протокол несущей способности основания) и теплотехнических изысканий.

1. Анализ исходной документации и технического задания

На первичном этапе конструкторы анализируют архитектурный раздел (АР), конструктивные решения (КР) и данные геодезической съемки. Оцениваются несущие способности наружных стен — монолитного железобетона, пустотелого кирпича или ячеистых блоков (газобетон, керамзитобетон). Определяется необходимость монтажа подсистемы классическим способом в стены либо исключительно с опиранием в межэтажные перекрытия, если заполнитель простенков обладает низкой плотностью.

2. Теплотехнический и прочностной статический расчет

Специалисты формируют математическую модель фасадной конструкции. Рассчитывается оптимальная толщина теплоизоляции согласно СП 50.13330.2012 «Тепловая защита зданий» с вычислением коэффициента технической однородности r, нивелирующего влияние «мостиков холода» через теплоизолирующие прокладки кронштейнов. Статический расчет включает проверку несущих и опорных кронштейнов, вертикальных и горизонтальных направляющих профилей по первой (предел прочности) и второй (допустимый прогиб не более L/200) группам предельных состояний с учетом собственного веса облицовки, гололедных и ветровых нагрузок.

3. Раскладка облицовки и несущей подсистемы

Формируется графическая схема расстановки элементов: раскладка кронштейнов по осям, шагу направляющих и швам декоративных панелей. Минимизируется процент отхода раскроя фасадных материалов. В зависимости от архитектурной задачи прорабатываются различные материалы экранного слоя: надежный вентилируемый фасад из керамогранита со скрытым или видимым кляммерным креплением, эстетичные алюминиевые композитные панели, долговечные фиброцементные панели либо монументальный натуральный камень.

4. Детализация примыканий и сложных архитектурных узлов

Разрабатываются подробные чертежи узлов: обрамление оконных и дверных проемов с противопожарными стальными коробами (толщиной не менее 0,55 мм по ГОСТ Р 58154), устройство цокольного узла с перфорацией для притока воздуха, парапетные примыкания, деформационные швы, внешние и внутренние углы. Узлы сопряжения адаптируются под фактические отклонения геометрии ограждающих конструкций здания.

5. Формирование спецификаций и сводных ведомостей

Составляется ведомость расхода материалов и изделий с высокой степенью точности. Детализируются типы дюбелей, антикоррозийных шайб, профилей, кляммеров, заклепок, утеплителя, влаговетрозащитных мембран или негорючих кашированных плит. Для предварительной оценки затрат на этапе планирования девелоперы и подрядчики могут применить наш калькулятор вентилируемого фасада.

Стандартный состав проекта фасадной системы

Разрабатываемая нами проектная документация оформляется строго по ГОСТ 21.101-2020 «Основные требования к проектной и рабочей документации». Готовый проект представляет собой исчерпывающий пакет чертежей и пояснений, достаточный для прохождения экспертизы и проведения безошибочного монтажа:

  • Лист общих данных: описание объекта, ведомость рабочих чертежей, нормативные ссылки, общие указания по технологии монтажа навесной фасадной системы, требования к антикоррозионной защите и безопасной эксплуатации фасадной оболочки.
  • Статический расчет: полная расчетно-пояснительная записка с указанием принятых коэффициентов надежности по нагрузке, эпюрами изгибающих моментов, прогибов направляющих, усилий на выдергивание анкеров. Для нестандартных высотных сооружений выполняются пространственные МКЭ-расчеты.

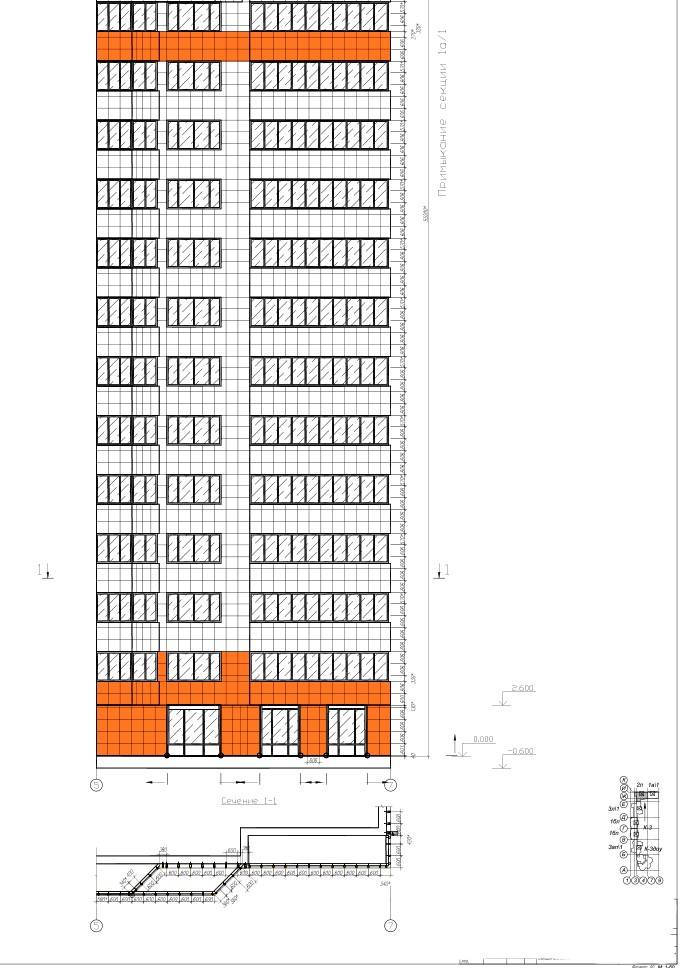

  • Графическая часть: маркировочные схемы фасадов, точные планы и развертки с привязкой кронштейнов, профилей каркаса, точек фиксации теплоизоляции и облицовочных плит.
  • Альбом узлов: детализированные чертежи сопряжений системы со строительным основанием, узлы откосов, отливов, вентиляционных решеток, цоколей и парапетов, выполненные в масштабе 1:2 – 1:5.
  • Подробная спецификация материалов: сводный перечень всех элементов подсистемы, крепежа, утеплителя, фасонных изделий с указанием марок сталей, алюминиевых сплавов, артикулов и точного расхода с запасом на обрезку.
  • Приложения: копии свидетельств СРО проектировщиков, действующих технических свидетельств (ТС Минстроя РФ) на навесные системы «СОЮЗ», экспертные заключения о классе пожарной опасности конструкции К0 (по ГОСТ 31251) и коррозионной стойкости.

Преимущества проектирования вентилируемых фасадов на заводе «СОЮЗ»

Грамотная разработка проекта фасада силами непосредственного производителя обеспечивает прямое соответствие чертежей технологии прокатки профилей и штамповки кронштейнов. Мы исключаем перезаклад по металлоемкости, которым нередко грешат универсальные проектные институты, при этом гарантируя стопроцентный запас надежности.

  • Членство в проектном СРО: завод «СОЮЗ» обладает официальным допуском СРО на выполнение проектных работ для объектов капитального строительства, включая особо опасные, технически сложные и уникальные здания.
  • Инженерный стаж команды более 10 лет: наши ведущие инженеры-конструкторы специализируются исключительно на фасадных технологиях, накопив богатый опыт решения нестандартных пространственных задач.
  • Запатентованные решения для объемных фасадов: компания владеет зарегистрированными патентами на узлы крепления и каркасные решения, позволяющие проектировать сложные навесные объемные фасады и 3D-конструкции с высокой пространственной жесткостью и ветроустойчивостью.
  • Широкий спектр облицовочных решений: проектируем подсистемы под тяжелые плиты, такие как фасадный стеклофибробетон, монолитные кассеты из металла, крупноформатный композит или фасадные панели HPL.
  • География работ по всей России: проектный отдел реализует задачи в Уфе, Москве, Казани, Екатеринбурге, Новосибирске и других субъектах РФ, обеспечивая точную адаптацию под локальные снеговые, сейсмические и ветровые зоны.
  • Комплексная поставка: проект увязан с продукцией нашего завода, что позволяет закрыть потребность заказчика «под ключ» — от чертежа до отгрузки партии профилей через собственный магазин фасадной системы.

Часто задаваемые вопросы

Входит ли геодезическая исполнительная съемка в стоимость проектирования?

Нет, геодезическая съемка не входит в перечень услуг завода «СОЮЗ». Заказчик передает в наш инженерный отдел готовые результаты лазерного сканирования или тахеометрической съемки несущих конструкций стен в электронном виде (форматы DWG, DXF). На базе этих данных инженеры определяют кривизну несущего основания и закладывают в проект правильный вылет кронштейнов для выравнивания фасадной плоскости без применения дополнительных проставок.

Зачем проводить натурные испытания анкеров на объекте?

Согласно требованиям СП 522.1325800.2023 и ГОСТ Р 58387, несущая способность анкерных дюбелей в конкретном материале стены не может приниматься исключительно по справочным таблицам, если плотность или однородность кладки вызывает сомнения (особенно на реконструируемых объектах и стенах из ячеистого бетона). Натурные испытания на вырыв позволяют определить фактическое предельное усилие, рассчитать нормативный коэффициент запаса и безошибочно подобрать длину, диаметр и тип анкерного крепления для статического расчета.

Какие марки металлов применяются в подсистемах «СОЮЗ»?

В зависимости от бюджета, этажности и агрессивности окружающей среды мы проектируем подсистемы из трех типов сплавов: оцинкованная тонколистовая сталь первого класса цинкования по ГОСТ 14918-2020 (с возможностью нанесения дополнительного защитно-декоративного порошкового покрытия толщиной не менее 60 мкм); коррозионностойкий алюминиевый сплав марок АД31 Т1/Т5 по ГОСТ 22233-2018; аустенитная нержавеющая сталь марок AISI 304, AISI 321 (08Х18Н10Т) для объектов с максимальным расчетным сроком безремонтной службы.

Как проект обеспечивает класс пожарной опасности К0?

Безопасность подтверждается натурными огневыми испытаниями систем «СОЮЗ» по ГОСТ 31251. В рабочей документации закладываются негорючие теплоизоляционные плиты группы НГ, выполняются противопожарные горизонтальные и вертикальные рассечки из оцинкованной стали толщиной 0,55 мм вокруг оконных проемов, предотвращающие проникновение пламени во внутренний вентилируемый воздушный зазор при разрушении остекления, а также соблюдаются зазоры между плитками облицовки, препятствующие распространению горения.

Итог

Выверенное, нормативно обоснованное проектирование вентилируемых фасадов исключает риск обрушения наружных конструкций, образования конденсата в несущих перекрытиях и дополнительных финансовых издержек при монтаже. Доверяя разработку проектной документации заводу-изготовителю «СОЮЗ», девелоперы, архитекторы и строительные подрядчики в Уфе получают гарантированную безопасность, авторское техническое сопровождение и абсолютное соответствие строительным нормативам РФ.
